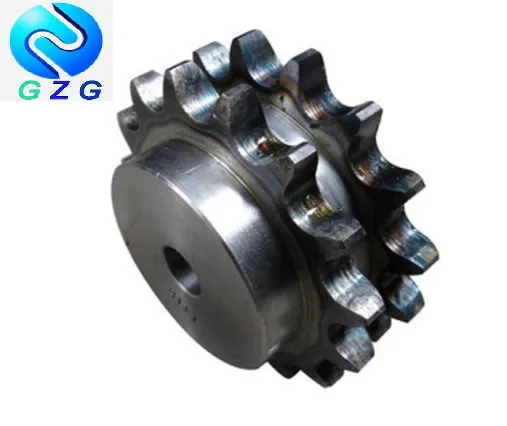

Erőátviteli lánckerék ANSI 50
Az ANSI 50 erőátviteli lánckerék a mechanikus erőátviteli rendszerekben általánosan használt lánckeréktípus. Úgy tervezték, hogy lánc segítségével továbbítsa a nyomatékot és a forgást a tengelyek között. Az ANSI (American National Standards Institute) 50 szabvány a láncemelkedésre vonatkozik – a láncban lévő szomszédos görgők középvonalai közötti távolságra. Az ANSI 50 esetében a osztásköz 15,875 mm (0,625 hüvelyk).
Az ANSI 50 erőátviteli lánckerék többféle méretben kapható, különböző fogszámmal és furatmérettel. A fogak száma határozza meg a hajtó- és hajtott tengelyek fordulatszám-arányát, míg a furat mérete határozza meg a tengely átmérőjét, amelyre a lánckerék szerelhető. A lánckeréken reteszhornyok vagy rögzítőcsavarok is lehetnek, hogy megakadályozzák a tengelyen való elcsúszását vagy elfordulását.
A lánc- és lánckerékrendszer erőátvitelre való használatának egyik előnye, hogy képes kezelni az eltolódást és az ütési terhelést. A lánc enyhén megnyúlhat vagy összenyomódhat, hogy kiegyenlítse a hajtó- és hajtott tengelyek közötti kisebb eltéréseket, míg más típusú erőátviteli rendszerek, mint például a szíjak vagy a fogaskerekek, nem tolerálják az ilyen eltéréseket. A lánc képes elnyelni a rendszer hirtelen gyorsulása vagy lassulása következtében fellépő lökésterhelést is.
A termékek paraméterei
 |
50 | ||||||||||
| JEGYZET | mm | ||||||||||
| Hangmagasság | 15.875 | ||||||||||
| Henger Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Méretek: mm | |||||||||||
| Fogak | OD | P.C.D | Unott | B típusú Simplex | B típusú duplex | Anyag | |||||
| Kerékagy | Súly kg |
Unott | Kerékagy | Súly kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Termék kép
Az ANSI 50 erőátviteli lánckerék megfelelő működésének és élettartamának meghosszabbítása érdekében fontos az alkalmazáshoz megfelelő méretű és típusú lánc és lánckerék kiválasztása, valamint a megfelelő feszültség és kenés fenntartása. A túl nagy feszítés a csapágyak idő előtti kopását és terhelését okozhatja, míg a túl kis feszültség a lánc megcsúszását vagy fogak kiugrását okozhatja. A megfelelő kenés csökkenti a súrlódást és a kopást, valamint segít megelőzni a rozsdát és a korróziót.
A mi gyárunk
Műhely
Műhely
Műhely
Műhely
Összefoglalva, az ANSI 50 erőátviteli lánckerék egy sokoldalú és megbízható alkatrész a mechanikus erőátviteli rendszerekben. Szabványos kialakítása és specifikációi biztosítják a kompatibilitást és a felcserélhetőséget más ANSI 50 láncokkal és lánckerekekkel. Függetlenül attól, hogy ipari gépekben, mezőgazdasági berendezésekben vagy autóipari rendszerekben használják, az ANSI 50 lánckerék robusztus és rugalmas megoldást kínál az erő és a mozgás átvitelére. Tehát, ha azt szeretné, hogy mechanikus rendszere hatékonyan és hatékonyan működjön, válassza az ANSI 50 Power Transmission Sprockett.
